راهنمای جامع انتخاب و نصب پچ پنل شبکه در دفاتر اداری و سازمان‌ها

1. مقدمه: نقش پچ پنل در نظم و مدیریت شبکه 🧩🔌📡

در زیرساخت‌های شبکه‌ای دفاتر اداری و سازمان‌ها، یکی از مهم‌ترین عوامل در حفظ نظم، مدیریت کابل‌ها و افزایش بهره‌وری، استفاده از پچ پنل شبکه اداری است.

پچ پنل به‌عنوان یک واسطه بین تجهیزات فعال (مثل سوئیچ‌ها و روترها) و کابل‌های شبکه، امکان اتصال، جابجایی و مدیریت آسان پورت‌ها را فراهم می‌کند. این قطعه ساده اما حیاتی، نقش کلیدی در جلوگیری از آشفتگی کابل‌ها، کاهش خطاهای انسانی و تسهیل عیب‌یابی دارد. 🧠

در یک پچ پنل شبکه اداری، تمامی کابل‌های ورودی و خروجی به‌صورت منظم در پورت‌های مشخص قرار می‌گیرند و با برچسب‌گذاری دقیق، امکان شناسایی سریع هر اتصال فراهم می‌شود.

این ساختار منظم، نه‌تنها ظاهر حرفه‌ای‌تری به رک شبکه می‌دهد، بلکه در مواقع ارتقاء یا تعمیرات، زمان و هزینه را به‌طور چشمگیری کاهش می‌دهد. 🔧📋

از سوی دیگر، پچ پنل‌ها با پشتیبانی از استانداردهای مختلف مانند Cat5e، Cat6 و حتی فیبر نوری، به مدیران شبکه اجازه می‌دهند تا زیرساختی منعطف، قابل توسعه و پایدار طراحی کنند. در نتیجه، انتخاب و نصب صحیح یک پچ پنل شبکه اداری، گامی مهم در مسیر ایجاد شبکه‌ای منظم، امن و قابل مدیریت است. ✅

در ادامه مقاله، انواع پچ پنل، تفاوت‌های فنی، مراحل نصب و چک‌لیست خرید را بررسی خواهیم کرد تا تصمیم‌گیری برای دفاتر و سازمان‌ها ساده‌تر و هوشمندانه‌تر شود.

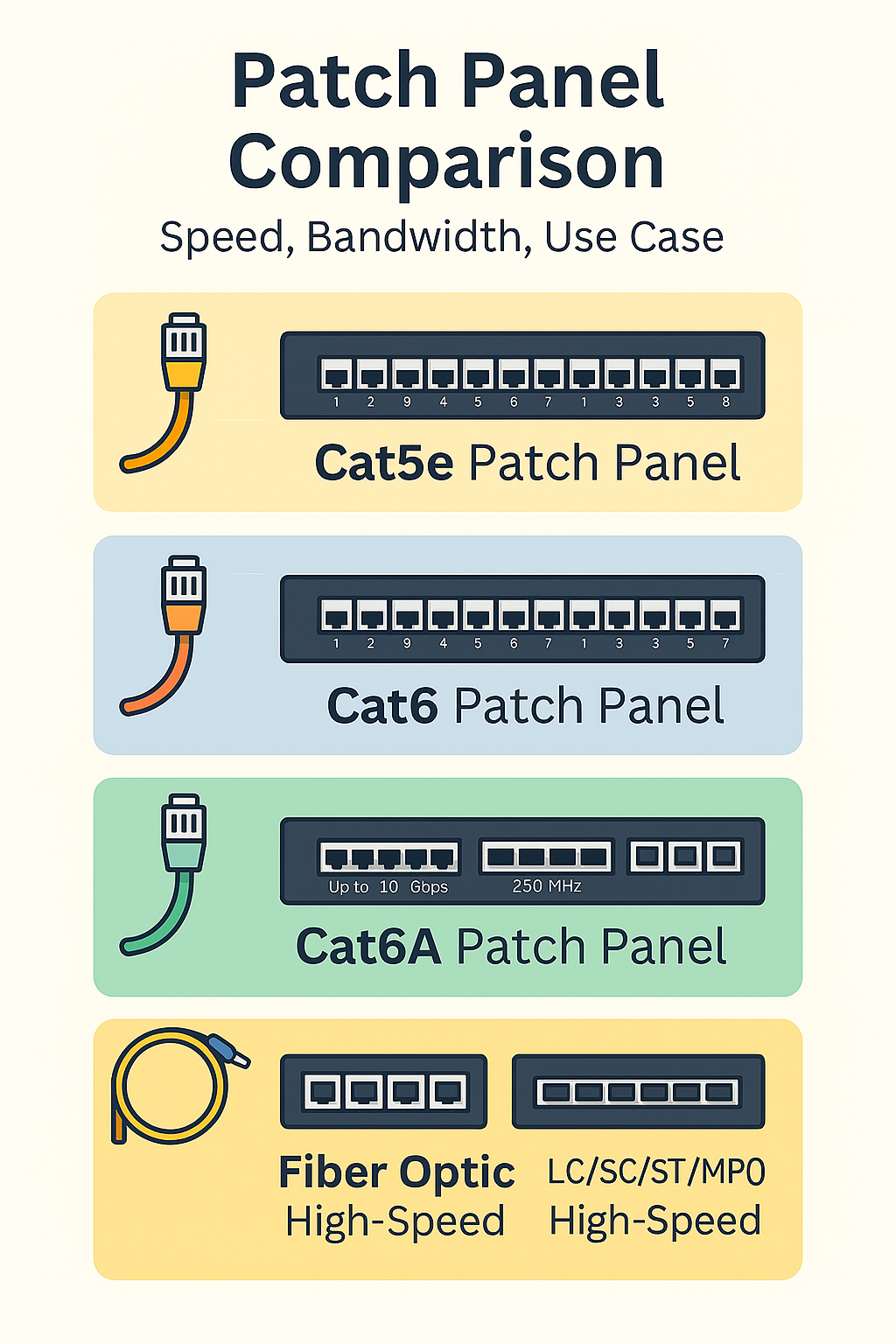

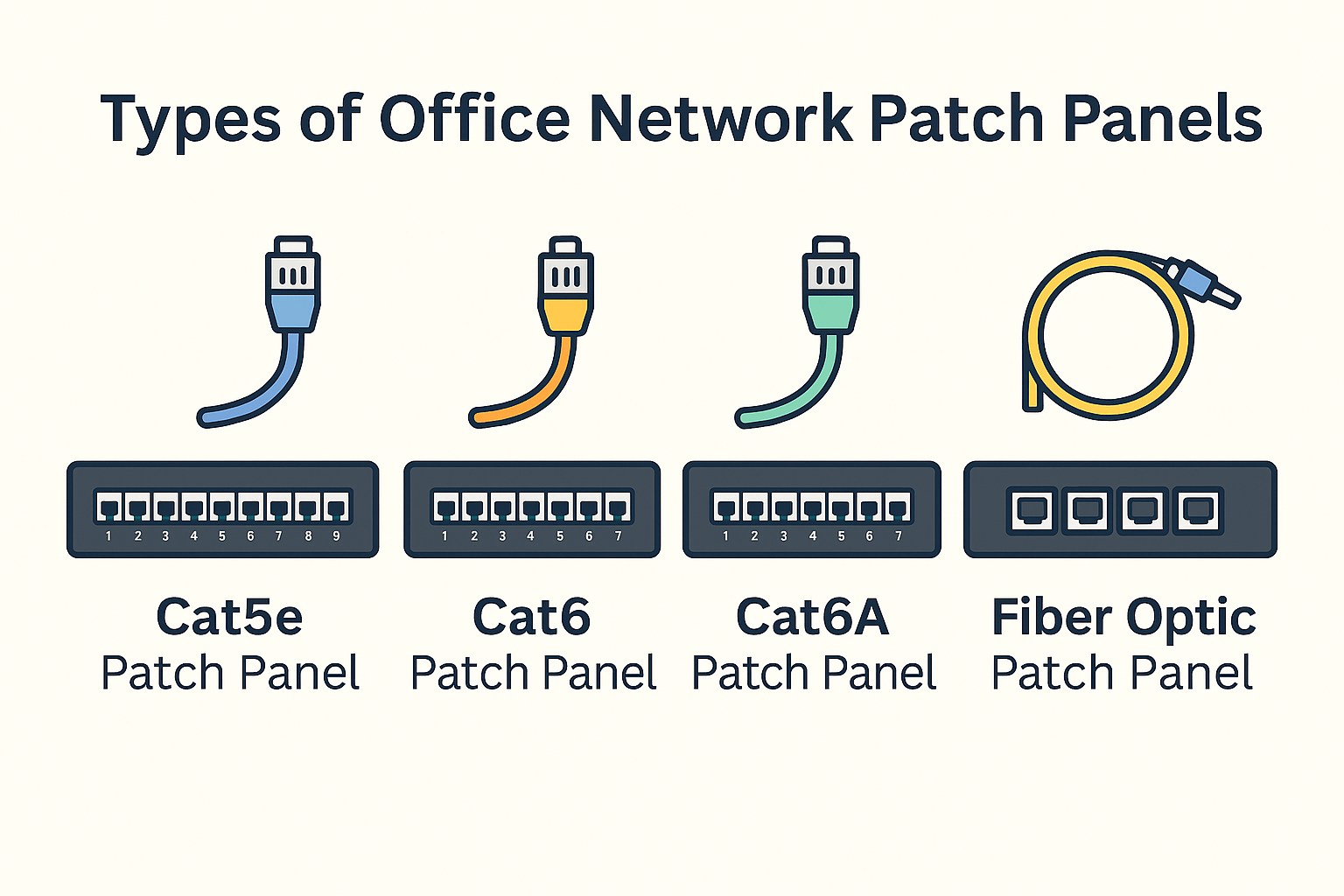

2. انواع پچ پنل شبکه اداری: Cat5e، Cat6، Cat6A، فیبر نوری 🧩🔌📶💡

در انتخاب و طراحی زیرساخت‌های ارتباطی دفاتر و سازمان‌ها، شناخت انواع پچ پنل شبکه اداری اهمیت زیادی دارد. هر نوع پچ پنل با توجه به استاندارد کابل‌کشی، سرعت انتقال داده، و نوع کاربرد، ویژگی‌های خاص خود را دارد. در ادامه، انواع رایج پچ پنل را بررسی می‌کنیم:

🧩 پچ پنل Cat5e

سرعت انتقال: تا 1 گیگابیت بر ثانیه
پهنای باند: 100MHz
کاربرد: مناسب برای دفاتر کوچک، شبکه‌های ساده و اقتصادی
مزایا: قیمت مناسب، نصب آسان، سازگار با کابل‌های Cat5e و Cat6

انتخابی اقتصادی برای پچ پنل شبکه اداری با نیازهای پایه

📶 پچ پنل Cat6

سرعت انتقال: تا 10 گیگابیت بر ثانیه (در فاصله کوتاه)
پهنای باند: 250MHz
کاربرد: دفاتر متوسط، شبکه‌های VoIP، دوربین‌های مداربسته
مزایا: کاهش نویز، عملکرد پایدار، مناسب برای رک‌های حرفه‌ای

گزینه‌ای متعادل برای پچ پنل شبکه اداری با عملکرد بهتر نسبت به Cat5e

🚀 پچ پنل Cat6A

سرعت انتقال: تا 10 گیگابیت بر ثانیه در فاصله‌های بلندتر
پهنای باند: 500MHz
کاربرد: دیتاسنترها، دفاتر پرترافیک، شبکه‌های سازمانی پیشرفته
مزایا: محافظت بیشتر در برابر تداخل، مناسب برای آینده‌نگری

انتخابی حرفه‌ای برای پچ پنل شبکه اداری با نیازهای سنگین و توسعه‌پذیر

💡 پچ پنل فیبر نوری

نوع اتصال: LC، SC، ST و MPO
کاربرد: انتقال داده با سرعت بالا در فاصله‌های طولانی
مزایا: پهنای باند بسیار بالا، مقاوم در برابر نویز، مناسب برای ارتباط بین ساختمان‌ها

گزینه‌ای تخصصی برای پچ پنل شبکه اداری در پروژه‌های بزرگ و زیرساخت‌های بین‌سازمانی

با شناخت دقیق انواع پچ پنل، می‌توان بر اساس نیاز شبکه، نوع کابل‌کشی و سطح عملکرد مورد انتظار، بهترین گزینه را برای سازمان انتخاب کرد.

3. تفاوت پچ پنل غیرمدیریتی و مدیریتی 🧩🔄📋

در انتخاب یک پچ پنل شبکه اداری، یکی از تصمیم‌های مهم، انتخاب بین مدل‌های مدیریتی (Managed) و غیرمدیریتی (Unmanaged) است. هرکدام از این دو نوع، کاربردها و مزایای خاص خود را دارند که بسته به نیاز سازمان، نوع شبکه و سطح کنترل مورد انتظار باید انتخاب شوند.

🔄 پچ پنل غیرمدیریتی (Unmanaged Patch Panel)

ساختار: ساده و بدون قابلیت تنظیم یا تغییر مسیر داخلی
کاربرد: اتصال مستقیم کابل‌ها به پورت‌ها بدون نیاز به تنظیمات خاص
مزایا:
• قیمت اقتصادی
• نصب سریع و آسان
• مناسب برای دفاتر کوچک یا شبکه‌های با ساختار ثابت
محدودیت‌ها:
• عدم امکان تغییر مسیر داخلی سیگنال
• مدیریت محدود در کابل‌کشی و عیب‌یابی

انتخابی مناسب برای پچ پنل شبکه اداری با نیازهای پایه و بودجه محدود

📋 پچ پنل مدیریتی (Managed Patch Panel)

ساختار: دارای قابلیت تنظیم مسیر سیگنال، ماژول‌های قابل تعویض، و گاهی نرم‌افزار مدیریت
کاربرد: امکان کنترل دقیق بر اتصال‌ها، تغییر مسیر، و مانیتورینگ وضعیت پورت‌ها
مزایا:
• مدیریت پیشرفته کابل‌ها
• قابلیت برچسب‌گذاری و مستندسازی دقیق
• مناسب برای شبکه‌های پویا و قابل توسعه
محدودیت‌ها:
• قیمت بالاتر
• نیاز به دانش فنی بیشتر برای نصب و پیکربندی

گزینه‌ای حرفه‌ای برای پچ پنل شبکه اداری در سازمان‌های بزرگ یا دیتاسنترها

با شناخت تفاوت‌های این دو نوع پچ پنل، می‌توان بر اساس سطح پیچیدگی شبکه، بودجه و نیاز به مدیریت، انتخابی هوشمندانه داشت.

4. مراحل نصب پچ پنل در رک شبکه 🛠️🧩📦

نصب صحیح یک پچ پنل شبکه اداری در رک، نقش مهمی در نظم کابل‌کشی، سهولت مدیریت و افزایش بهره‌وری زیرساخت ارتباطی دارد. این فرآیند باید با دقت و رعایت اصول فنی انجام شود تا از بروز خطاهای ارتباطی، نویز و آشفتگی جلوگیری شود.

در ادامه، مراحل نصب پچ پنل را به‌صورت گام‌به‌گام بررسی می‌کنیم:

🧱 مرحله 1: انتخاب محل نصب در رک

پچ پنل معمولاً در یونیت‌های بالایی رک نصب می‌شود تا دسترسی به کابل‌ها آسان باشد
محل نصب باید با سایر تجهیزات مثل سوئیچ و UPS هماهنگ باشد
از یونیت‌های استاندارد (1U یا 2U) برای نصب استفاده کنید

انتخاب محل مناسب، نظم و دسترسی بهتر به پچ پنل شبکه اداری را تضمین می‌کند

🔩 مرحله 2: نصب فیزیکی پچ پنل

با استفاده از پیچ‌های مخصوص رک، پچ پنل را روی ریل‌های رک محکم کنید
از واشر یا براکت‌های فلزی برای تثبیت بهتر استفاده شود
مطمئن شوید که پچ پنل کاملاً تراز و بدون لرزش نصب شده باشد

نصب محکم، از آسیب فیزیکی و قطع اتصال جلوگیری می‌کند

🔌 مرحله 3: اتصال کابل‌های شبکه

کابل‌های افقی (از پریزهای شبکه) به پشت پچ پنل متصل می‌شوند
از ابزار پانچ (Punch Down Tool) برای اتصال کابل‌ها به ترمینال‌های پچ پنل استفاده کنید
استاندارد رنگ‌بندی کابل‌ها (T568A یا T568B) را رعایت کنید

اتصال اصولی کابل‌ها، عملکرد پایدار پچ پنل شبکه اداری را تضمین می‌کند

🏷️ مرحله 4: برچسب‌گذاری پورت‌ها

هر پورت باید با شماره یا نام بخش مربوطه برچسب‌گذاری شود
از لیبل‌های ضدآب و مقاوم در برابر حرارت استفاده کنید
مستندات کابل‌کشی را در فایل شبکه ذخیره کنید

برچسب‌گذاری دقیق، عیب‌یابی و مدیریت شبکه را ساده‌تر می‌کند

⚡ مرحله 5: تست اتصال و عملکرد

با استفاده از تستر شبکه، اتصال هر پورت را بررسی کنید
در صورت وجود قطعی یا نویز، کابل یا ترمینال را مجدد بررسی کنید
پس از تأیید عملکرد، درب رک را بسته و قفل کنید

تست نهایی، اطمینان از عملکرد صحیح پچ پنل شبکه اداری را فراهم می‌سازد

با رعایت این مراحل، نصب پچ پنل در رک شبکه به‌صورت حرفه‌ای انجام می‌شود و زیرساخت ارتباطی سازمان شما آماده بهره‌برداری پایدار و منظم خواهد بود.

5. نکات کابل‌کشی و برچسب‌گذاری پورت‌ها در پچ پنل شبکه اداری 🔌🧩🏷️

یکی از مهم‌ترین مراحل در راه‌اندازی یک پچ پنل شبکه اداری، اجرای صحیح کابل‌کشی و برچسب‌گذاری پورت‌هاست. این مرحله نه‌تنها در ظاهر و نظم رک تأثیر دارد، بلکه در مدیریت، عیب‌یابی و توسعه آینده شبکه نقش حیاتی ایفا می‌کند. در ادامه، نکات کلیدی برای اجرای حرفه‌ای این بخش را بررسی می‌کنیم:

🔄 نظم در مسیر کابل‌کشی

از مسیرهای مشخص برای عبور کابل‌ها استفاده کنید؛ ترجیحاً از سینی کابل یا کانال‌های مدیریت کابل
کابل‌های شبکه و برق را از مسیرهای جداگانه عبور دهید تا از نویز الکترومغناطیسی جلوگیری شود
طول کابل‌ها را متناسب با فاصله تجهیزات انتخاب کنید؛ از کابل‌های خیلی بلند یا خیلی کوتاه پرهیز شود

کابل‌کشی منظم، عملکرد پایدار و ظاهر حرفه‌ای پچ پنل شبکه اداری را تضمین می‌کند

🧵 استفاده از بست و نگهدارنده کابل

از بست‌های پلاستیکی یا چسب‌دار برای جمع‌کردن کابل‌ها استفاده کنید
کابل‌ها را به‌صورت حلقه‌ای و بدون فشار خم کنید تا از آسیب به رشته‌های داخلی جلوگیری شود
در رک‌های پرتراکم، استفاده از نگهدارنده‌های عمودی یا افقی توصیه می‌شود

نگهداری اصولی کابل‌ها، مانع از گره‌خوردگی و قطعی ناگهانی می‌شود

🏷️ برچسب‌گذاری دقیق پورت‌ها

هر پورت روی پچ پنل باید با شماره یا نام بخش مربوطه برچسب‌گذاری شود (مثلاً: اتاق مدیریت، واحد مالی)
از لیبل‌های مقاوم در برابر حرارت، رطوبت و گرد و غبار استفاده کنید
برچسب‌ها باید خوانا، یکنواخت و در یک سمت رک نصب شوند

برچسب‌گذاری دقیق، مدیریت و عیب‌یابی سریع در پچ پنل شبکه اداری را ممکن می‌سازد

📋 مستندسازی کابل‌کشی

یک فایل دیجیتال یا دفترچه فیزیکی برای ثبت اطلاعات پورت‌ها، مسیر کابل‌ها و شماره‌گذاری‌ها تهیه کنید
در صورت تغییر یا ارتقاء، اطلاعات را به‌روز نگه دارید
این مستندات در مواقع تعمیر، توسعه یا انتقال شبکه بسیار کاربردی هستند

مستندسازی، حافظه شبکه شماست و از سردرگمی در آینده جلوگیری می‌کند

با رعایت این نکات، کابل‌کشی و برچسب‌گذاری در پچ پنل شبکه اداری به‌صورت حرفه‌ای و قابل اعتماد انجام می‌شود.

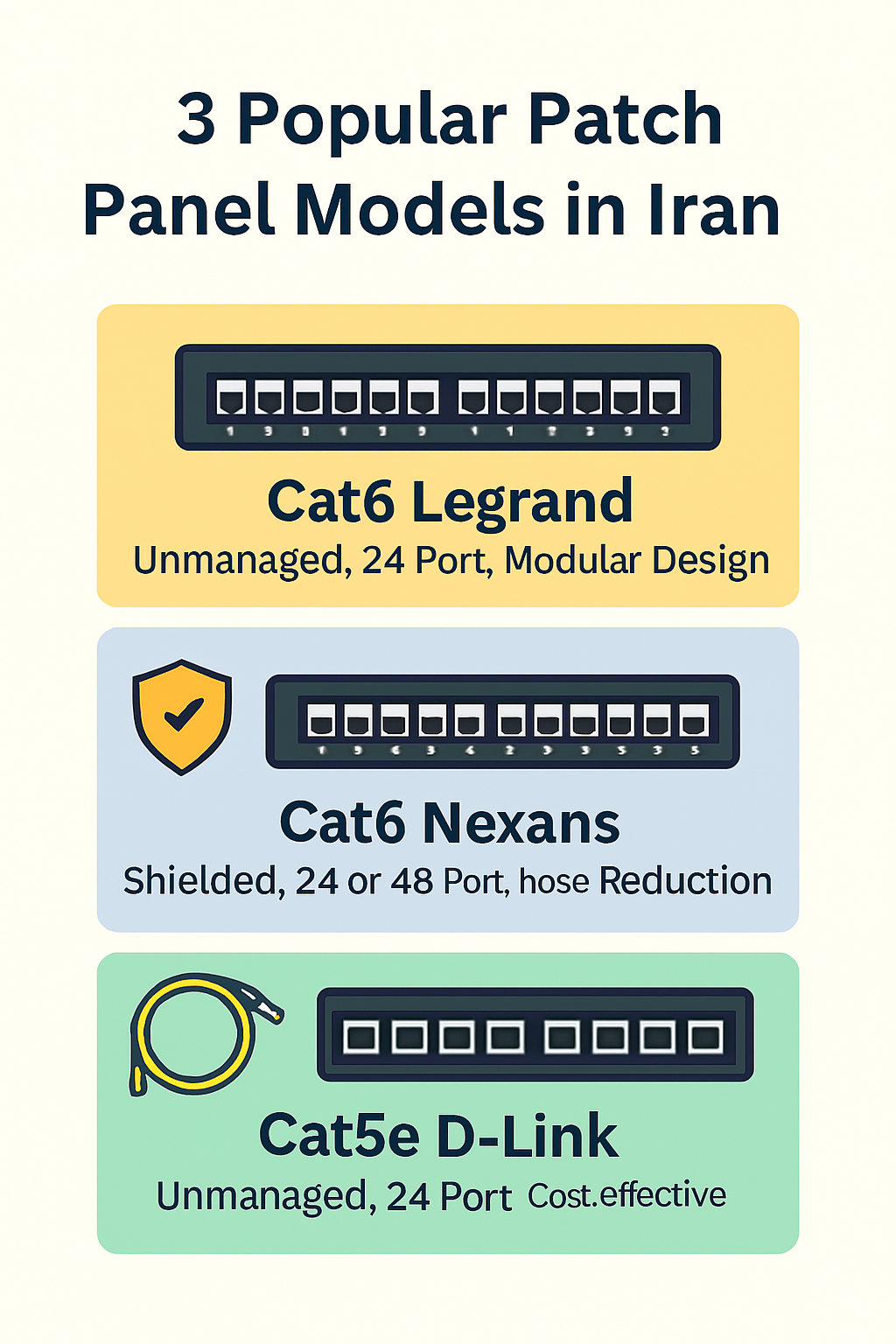

6. بررسی ۳ مدل پچ پنل پرکاربرد در بازار ایران 🧩🇮🇷📦

در بازار تجهیزات شبکه ایران، انتخاب یک پچ پنل شبکه اداری مناسب می‌تواند نظم، امنیت و عملکرد زیرساخت ارتباطی سازمان را به‌طور چشمگیری ارتقاء دهد.

برندهای معتبر با طراحی‌های متنوع، کیفیت ساخت بالا و سازگاری با استانداردهای جهانی، گزینه‌های قابل اعتمادی برای دفاتر و سازمان‌ها فراهم کرده‌اند. در ادامه، سه مدل پرفروش و پرکاربرد پچ پنل را بررسی می‌کنیم:

🧩 1. پچ پنل Cat6 لگراند (Legrand)

نوع: غیرمدیریتی، 24 پورت
استاندارد: Cat6، سازگار با Cat6A
ویژگی‌ها: طراحی ماژولار، بدنه فلزی مقاوم، نصب آسان در رک
کاربرد: دفاتر اداری، شبکه‌های VoIP، دوربین‌های مداربسته
مزایا: کیفیت ساخت بالا، سازگاری با کابل‌های متنوع، برند معتبر فرانسوی

انتخابی حرفه‌ای برای پچ پنل شبکه اداری با نیازهای متوسط تا پیشرفته

🔌 2. پچ پنل Cat6 نگزنس (Nexans)

نوع: شیلددار، 24 یا 48 پورت
استاندارد: Cat6، با عملکرد ضدنویز عالی
ویژگی‌ها: طراحی دقیق، ترمینال‌های مقاوم، مناسب برای محیط‌های حساس
کاربرد: اتاق‌های سرور، شبکه‌های مالی، مراکز درمانی
مزایا: کاهش نویز، دوام بالا، برند معتبر اروپایی

گزینه‌ای تخصصی برای پچ پنل شبکه اداری در محیط‌های پرترافیک و حساس

💼 3. پچ پنل Cat5e دی‌لینک (D-Link)

نوع: غیرمدیریتی، 24 پورت
استاندارد: Cat5e، سازگار با Cat6
ویژگی‌ها: اقتصادی، نصب آسان، خدمات پس از فروش داخلی
کاربرد: دفاتر کوچک، شبکه‌های ساده، پروژه‌های آموزشی
مزایا: قیمت مناسب، برند شناخته‌شده، مناسب برای بودجه محدود

انتخابی اقتصادی برای پچ پنل شبکه اداری با نیازهای پایه و ابتدایی

با شناخت این مدل‌ها، می‌توان بر اساس نوع پروژه، بودجه، و سطح عملکرد مورد انتظار، بهترین گزینه را برای سازمان انتخاب کرد. در بخش بعدی مقاله، جمع‌بندی نهایی و چک‌لیست خرید پچ پنل را ارائه خواهیم داد تا تصمیم‌گیری نهایی ساده‌تر شود. 📋

7. جمع‌بندی نهایی + چک‌لیست خرید پچ پنل شبکه اداری ✅🧩📋

در این مقاله، با بررسی کامل انواع پچ پنل، تفاوت‌های مدیریتی و غیرمدیریتی، مراحل نصب، نکات کابل‌کشی و مدل‌های پرکاربرد بازار ایران، به‌خوبی روشن شد که انتخاب یک پچ پنل شبکه اداری مناسب، نقش کلیدی در نظم، امنیت و توسعه‌پذیری زیرساخت ارتباطی سازمان دارد.

پچ پنل نه‌تنها ظاهر رک را حرفه‌ای‌تر می‌کند، بلکه با برچسب‌گذاری دقیق و مدیریت کابل‌ها، فرآیند عیب‌یابی و ارتقاء شبکه را ساده‌تر و سریع‌تر می‌سازد. انتخاب درست این قطعه، از بروز خطاهای ارتباطی، آشفتگی کابل‌ها و هزینه‌های اضافی جلوگیری می‌کند. 🧠🔧

📋 چک‌لیست خرید پچ پنل شبکه اداری

✅ انتخاب نوع استاندارد مناسب: Cat5e، Cat6، Cat6A یا فیبر نوری
✅ تعیین تعداد پورت‌ها بر اساس نیاز فعلی و توسعه آینده (24 یا 48 پورت)
✅ بررسی نوع مدیریتی یا غیرمدیریتی بر اساس سطح کنترل مورد انتظار
✅ سازگاری با رک شبکه موجود (1U یا 2U، عمق و عرض استاندارد)
✅ کیفیت ساخت بدنه و ترمینال‌ها (فلزی، ضدنویز، مقاوم در برابر حرارت)
✅ قابلیت برچسب‌گذاری و مستندسازی پورت‌ها
✅ پشتیبانی از ابزار نصب استاندارد (Punch Down Tool، بست کابل)
✅ برند معتبر با خدمات پس از فروش داخلی
✅ بررسی قیمت و موجودی در بازار ایران
✅ انتخاب مدل مناسب بر اساس نوع پروژه: اداری، آموزشی، درمانی یا دیتاسنتر
