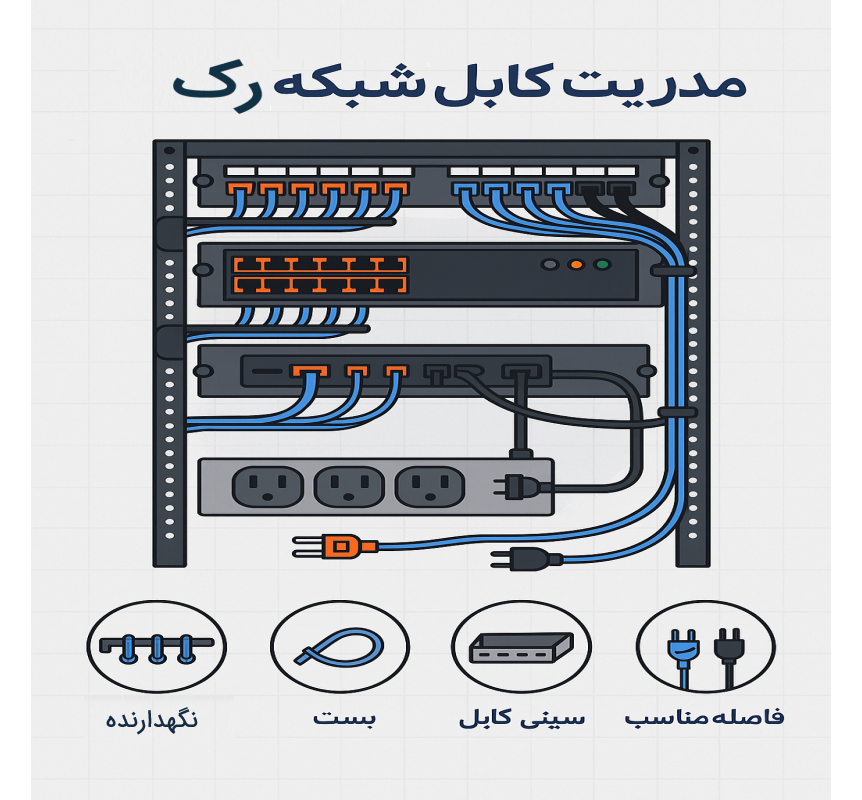

راهنمای کامل مدیریت کابل در رک شبکه: نظم، امنیت و عملکرد بهتر

1. مقدمه: چرا مدیریت کابل در رک شبکه اهمیت دارد؟ 🎯🔌🧩

در زیرساخت‌های شبکه‌ای دفاتر اداری و سازمان‌ها، یکی از عوامل کلیدی در حفظ عملکرد پایدار، سهولت تعمیرات و ایجاد ظاهر حرفه‌ای، اجرای صحیح و اصولی مدیریت کابل رک شبکه است.

رک شبکه به‌عنوان قلب فیزیکی ارتباطات سازمان، اگر با کابل‌کشی نامنظم و شلوغ همراه باشد، نه‌تنها باعث اختلال در عملکرد تجهیزات می‌شود، بلکه فرآیند عیب‌یابی، ارتقاء و نگهداری را نیز به‌شدت دشوار می‌سازد.

مدیریت کابل رک شبکه شامل مجموعه‌ای از اقدامات برای نظم‌دهی، تفکیک، نگهداری و برچسب‌گذاری کابل‌هاست. این فرآیند باعث می‌شود کابل‌ها بدون گره‌خوردگی، فشار یا تداخل الکترومغناطیسی در مسیرهای مشخص قرار گیرند و در مواقع نیاز، به‌راحتی قابل شناسایی و تعویض باشند. ✅

از سوی دیگر، ظاهر منظم رک شبکه نه‌تنها اعتماد مشتریان و مدیران را جلب می‌کند، بلکه نشان‌دهنده‌ی حرفه‌ای‌بودن تیم IT و رعایت استانداردهای بین‌المللی در طراحی زیرساخت است.

در شبکه‌هایی که از تجهیزات مدیریتی مانند پچ پنل، سوئیچ و UPS استفاده می‌شود، اجرای دقیق مدیریت کابل رک شبکه یک ضرورت فنی و زیبایی‌شناختی محسوب می‌شود.

در ادامه مقاله، انواع روش‌های کابل‌کشی، ابزارهای مدیریت کابل، اشتباهات رایج و چک‌لیست حرفه‌ای برای اجرای این فرآیند را بررسی خواهیم کرد تا شبکه‌ای منظم، امن و قابل توسعه داشته باشید. 📦

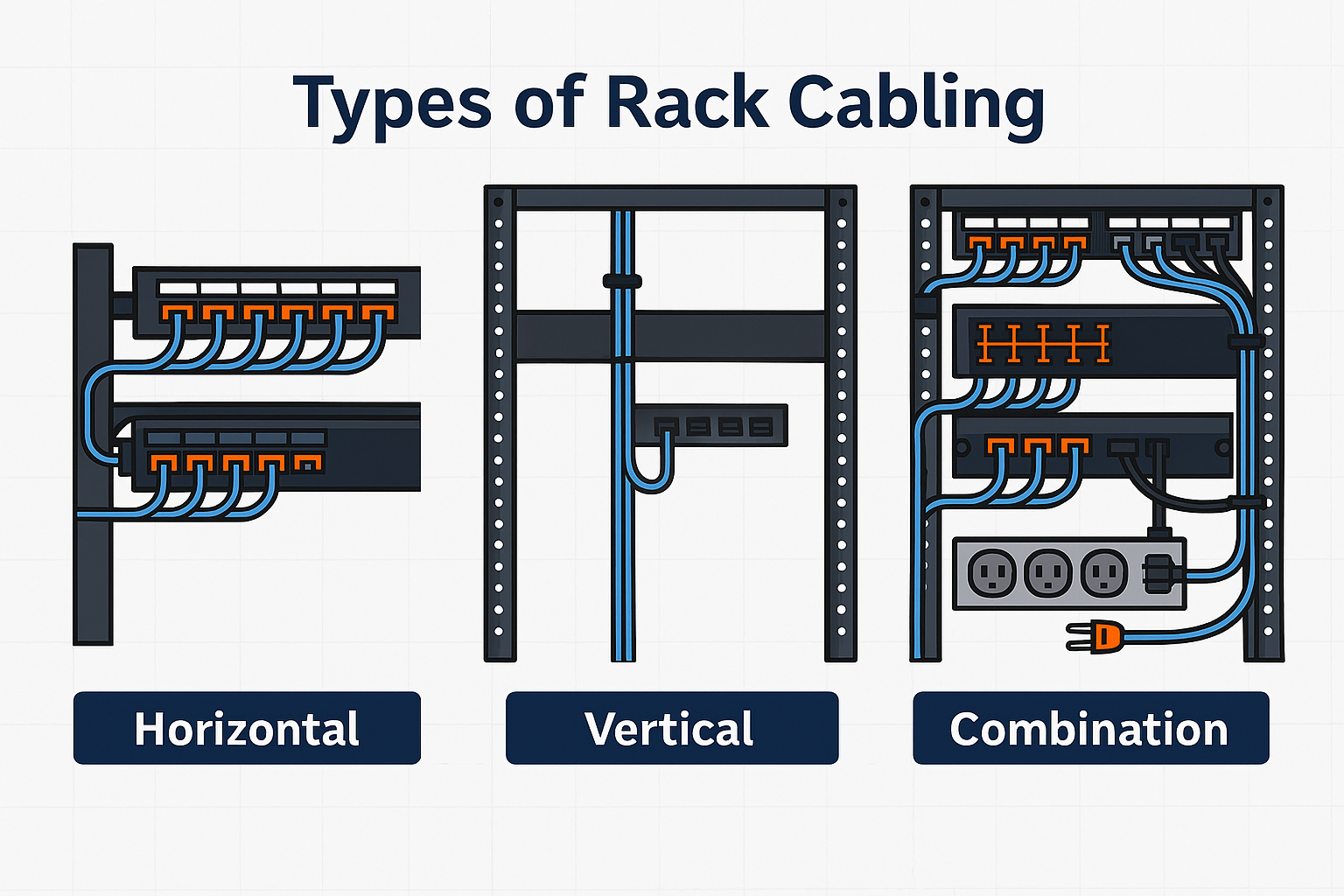

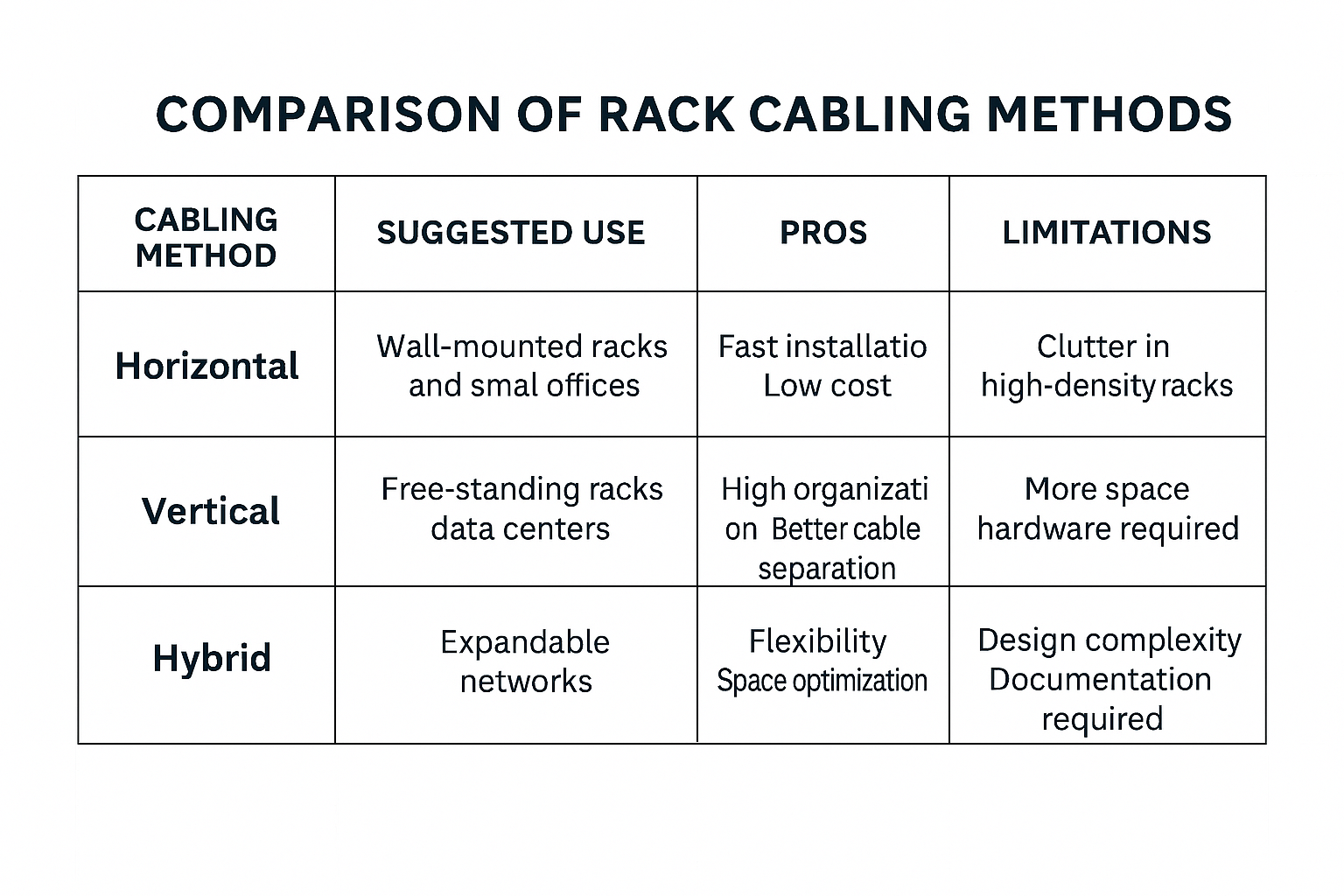

2. انواع کابل‌کشی در رک شبکه: افقی، عمودی، ترکیبی 🔌📐🧩

در فرآیند حرفه‌ای مدیریت کابل رک شبکه، انتخاب نوع کابل‌کشی نقش مهمی در نظم، دسترسی و عملکرد تجهیزات دارد. سه روش رایج کابل‌کشی در رک شامل کابل‌کشی افقی، عمودی و ترکیبی است که هرکدام مزایا و محدودیت‌های خاص خود را دارند.

در ادامه، این روش‌ها را با تمرکز بر کاربردهای اداری و سازمانی بررسی می‌کنیم:

📏 کابل‌کشی افقی (Horizontal Cabling)

تعریف: عبور کابل‌ها به‌صورت افقی در رک، معمولاً بین پچ پنل و سوئیچ‌ها
مزایا:
• مناسب برای رک‌های کم‌ارتفاع یا دیواری
• دسترسی آسان به پورت‌ها
• اجرای سریع و ساده
معایب:
• در رک‌های پرتراکم ممکن است باعث شلوغی شود
• نیاز به نگهدارنده‌های افقی برای جلوگیری از آویزان شدن کابل‌ها

در مدیریت کابل رک شبکه دفاتر کوچک، کابل‌کشی افقی گزینه‌ای اقتصادی و قابل اجراست

📐 کابل‌کشی عمودی (Vertical Cabling)

تعریف: عبور کابل‌ها به‌صورت عمودی در کنار ریل‌های رک، معمولاً با استفاده از نگهدارنده‌های عمودی
مزایا:
• نظم بیشتر در رک‌های ایستاده
• تفکیک بهتر کابل‌های برق و دیتا
• مناسب برای رک‌های چند یونیتی با تجهیزات متعدد
معایب:
• نیاز به فضای بیشتر در رک
• هزینه بالاتر برای نگهدارنده‌های عمودی

در مدیریت کابل رک شبکه سازمان‌های بزرگ، این روش حرفه‌ای‌تر و توسعه‌پذیرتر است

🔄 کابل‌کشی ترکیبی (Hybrid Cabling)

تعریف: ترکیب کابل‌کشی افقی و عمودی برای بهره‌گیری از مزایای هر دو روش
مزایا:
• انعطاف‌پذیری بالا در طراحی مسیر کابل‌ها
• مناسب برای رک‌های چندمنظوره با تجهیزات متنوع
• بهینه‌سازی فضای رک و کاهش تداخل
معایب:
• نیاز به برنامه‌ریزی دقیق و مستندسازی
• اجرای پیچیده‌تر نسبت به روش‌های ساده

در مدیریت کابل رک شبکه حرفه‌ای، روش ترکیبی بهترین انتخاب برای رک‌های پرتراکم و قابل توسعه است

با شناخت این سه روش، می‌توان بر اساس نوع رک، تعداد تجهیزات، و سطح پیچیدگی شبکه، بهترین مسیر کابل‌کشی را انتخاب کرد. در بخش بعدی مقاله، ابزارهای مدیریت کابل را معرفی خواهیم کرد تا اجرای این روش‌ها ساده‌تر و استانداردتر شود. 📦

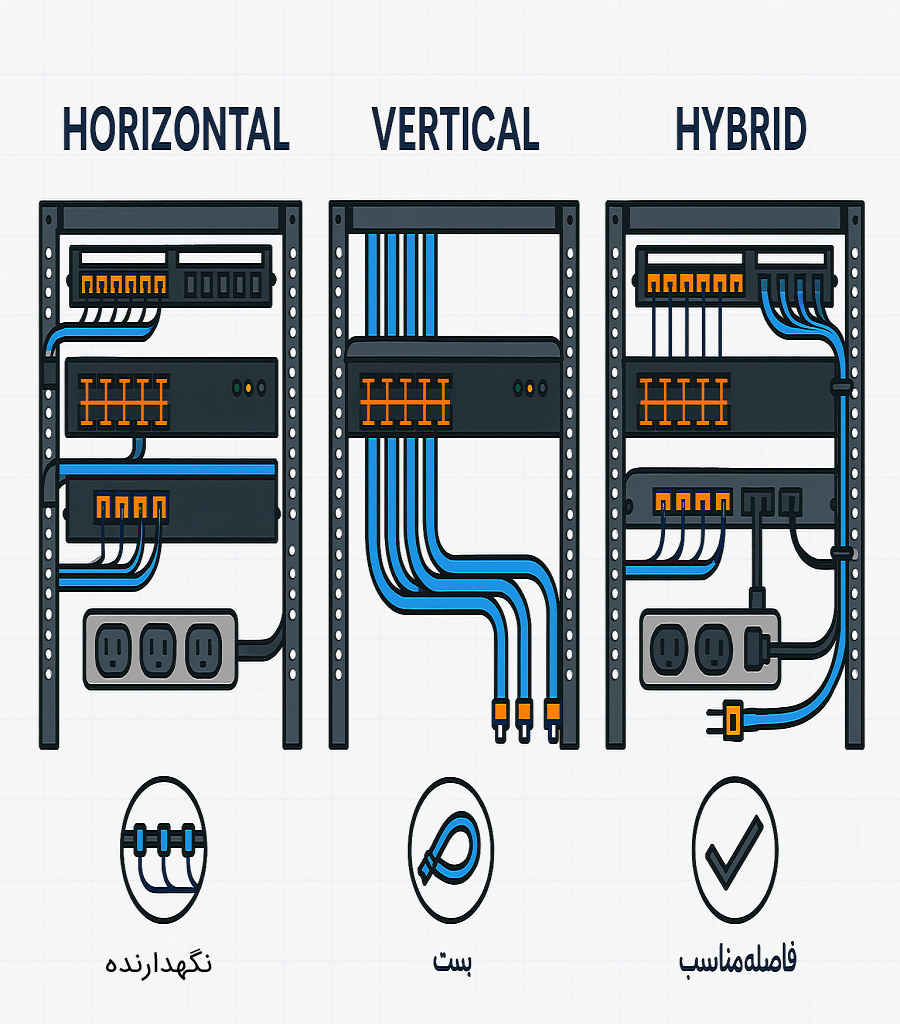

3. ابزارهای مدیریت کابل: نگهدارنده، بست، سینی کابل 🧰🔧🔌

در فرآیند حرفه‌ای و اصولی مدیریت کابل رک شبکه، استفاده از تجهیزات جانبی مناسب نقش حیاتی در حفظ نظم، کاهش تداخل، و تسهیل دسترسی به کابل‌ها دارد.

این ابزارها نه‌تنها ظاهر رک را منظم‌تر می‌کنند، بلکه از آسیب فیزیکی به کابل‌ها و اختلال در عملکرد شبکه جلوگیری می‌کنند. در ادامه، مهم‌ترین ابزارهای مدیریت کابل را بررسی می‌کنیم:

🧵 1. نگهدارنده کابل (Cable Organizer / Cable Manager)

کاربرد: هدایت و تثبیت کابل‌ها در مسیرهای مشخص داخل رک
انواع:
• نگهدارنده افقی (Horizontal Cable Manager)
• نگهدارنده عمودی (Vertical Cable Organizer)
مزایا:
• جلوگیری از آویزان شدن یا گره‌خوردگی کابل‌ها
• افزایش خوانایی و دسترسی به پورت‌ها
• بهبود جریان هوا در رک

استفاده از نگهدارنده مناسب، پایه‌ی اصلی در اجرای صحیح مدیریت کابل رک شبکه است

🔗 2. بست کابل (Cable Tie)

کاربرد: جمع‌کردن و تثبیت گروهی از کابل‌ها در یک مسیر
انواع:
• پلاستیکی (نایلونی)
• چسب‌دار یا ولکرو
• قابل باز و بسته شدن
مزایا:
• قیمت اقتصادی و نصب سریع
• مناسب برای کابل‌کشی موقت یا دائم
• کاهش فشار روی پورت‌ها و ترمینال‌ها

در مدیریت کابل رک شبکه، استفاده از بست‌های مناسب باعث افزایش ایمنی و کاهش آشفتگی می‌شود

🧱 3. سینی کابل (Cable Tray)

کاربرد: عبور کابل‌ها در مسیرهای طولانی خارج از رک یا بین رک‌ها
انواع:
• فلزی مشبک
• پلاستیکی با درپوش
مزایا:
• محافظت فیزیکی از کابل‌ها در برابر ضربه و گرد و غبار
• امکان تفکیک کابل‌های برق و دیتا
• مناسب برای دیتاسنترها و شبکه‌های سازمانی بزرگ

سینی کابل مکملی قدرتمند برای مدیریت کابل رک شبکه در پروژه‌های گسترده و حرفه‌ای است

استفاده ترکیبی از این ابزارها، نه‌تنها نظم رک را تضمین می‌کند، بلکه در مواقع ارتقاء، تعمیر یا توسعه شبکه، زمان و هزینه را به‌طور چشمگیری کاهش می‌دهد. در بخش بعدی مقاله، اصول کابل‌کشی حرفه‌ای را بررسی خواهیم کرد تا اجرای این ابزارها به‌درستی انجام شود. 📦

4. اصول کابل‌کشی حرفه‌ای در رک شبکه 🧩📏🔌

اجرای اصولی کابل‌کشی در رک، پایه‌ی اصلی یک زیرساخت شبکه‌ای منظم، ایمن و قابل توسعه است.

📐 فاصله مناسب بین کابل‌ها

کابل‌ها نباید به‌صورت فشرده یا چسبیده به هم عبور داده شوند
فاصله مناسب باعث کاهش گرما، جلوگیری از تداخل و افزایش جریان هوا در رک می‌شود
در مسیرهای موازی، فاصله بین کابل‌های برق و دیتا باید حداقل 5 سانتی‌متر باشد

رعایت فاصله، یکی از اصول حیاتی در مدیریت کابل رک شبکه برای حفظ عملکرد پایدار است

🔄 زاویه خم استاندارد کابل‌ها

خم‌کردن کابل‌ها با زاویه تند باعث آسیب به رشته‌های داخلی و افت سیگنال می‌شود
زاویه خم باید حداقل 4 برابر قطر کابل باشد (برای کابل Cat6 حدود 2.5 سانتی‌متر)
از نگهدارنده‌های خم نرم یا حلقه‌ای برای عبور کابل‌ها استفاده شود

زاویه‌گذاری صحیح، عمر کابل‌ها را افزایش داده و از قطعی ناگهانی جلوگیری می‌کند

⚡ تفکیک کابل برق و دیتا

کابل‌های برق و شبکه باید در مسیرهای جداگانه عبور داده شوند
استفاده از سینی کابل دوگانه یا نگهدارنده‌های مجزا توصیه می‌شود
تفکیک باعث کاهش نویز الکترومغناطیسی و افزایش امنیت شبکه می‌شود

در مدیریت کابل رک شبکه، تفکیک مسیرها یک اصل استاندارد در طراحی حرفه‌ای است

🏷️ برچسب‌گذاری دقیق و مستندسازی

هر کابل باید در ابتدا و انتها دارای لیبل مشخص باشد (شماره، بخش، کاربرد)
از لیبل‌های مقاوم در برابر حرارت و رطوبت استفاده شود
اطلاعات برچسب‌ها باید در فایل مستندات شبکه ثبت و به‌روز شود

برچسب‌گذاری اصولی، عیب‌یابی و ارتقاء شبکه را سریع‌تر و دقیق‌تر می‌کند

با رعایت این اصول، مدیریت کابل رک شبکه به‌صورت حرفه‌ای و استاندارد انجام می‌شود و زیرساخت ارتباطی سازمان شما آماده‌ی رشد، توسعه و پایداری خواهد بود. در بخش بعدی مقاله، اشتباهات رایج در کابل‌کشی رک را بررسی خواهیم کرد تا از آن‌ها جلوگیری شود. 📦

5. اشتباهات رایج در مدیریت کابل رک شبکه ⚠️🔌📉

در اجرای اصولی و حرفه‌ای مدیریت کابل رک شبکه، رعایت استانداردها و پرهیز از اشتباهات رایج، نقش مهمی در حفظ عملکرد، امنیت و زیبایی زیرساخت دارد.

بسیاری از مشکلات شبکه، از جمله قطعی ارتباط، نویز، یا دشواری در عیب‌یابی، ریشه در بی‌نظمی کابل‌کشی دارند. در ادامه، مهم‌ترین اشتباهاتی که باید از آن‌ها اجتناب شود را بررسی می‌کنیم:

🔀 1. گره‌خوردگی و پیچیدگی کابل‌ها

کابل‌هایی که بدون نظم در رک رها شده‌اند، به‌راحتی گره می‌خورند
گره‌خوردگی باعث فشار فیزیکی، شکستگی داخلی و افت سیگنال می‌شود
ظاهر رک را نامرتب و غیرحرفه‌ای جلوه می‌دهد

در مدیریت کابل رک شبکه، گره‌زدایی و مسیردهی اصولی از الزامات اولیه است

📉 2. فشار بیش از حد روی کابل‌ها یا پورت‌ها

کشیدن یا خم‌کردن شدید کابل‌ها باعث آسیب به کانکتور و ترمینال می‌شود
فشار زیاد روی پورت‌ها ممکن است باعث لق‌شدن یا قطع اتصال شود
در کابل‌های PoE، فشار فیزیکی می‌تواند منجر به اختلال در تأمین برق شود

حفظ زاویه و طول مناسب، از آسیب‌های فیزیکی جلوگیری می‌کند

🚫 3. مسیرهای نامناسب و بدون تفکیک

عبور کابل‌های برق و دیتا از مسیر مشترک باعث ایجاد نویز الکترومغناطیسی می‌شود
استفاده از مسیرهای غیر استاندارد، دسترسی به تجهیزات را دشوار می‌کند
نبود نگهدارنده یا سینی کابل، باعث آویزان شدن و آشفتگی کابل‌ها می‌شود

در مدیریت کابل رک شبکه، تفکیک مسیرها یک اصل حیاتی برای امنیت و عملکرد است

🗂️ 4. نبود برچسب‌گذاری و مستندسازی

کابل‌های بدون لیبل، در زمان عیب‌یابی یا ارتقاء شبکه، باعث سردرگمی می‌شوند
نبود مستندات، زمان تعمیرات را افزایش داده و احتمال خطا را بالا می‌برد
در پروژه‌های بزرگ، عدم مستندسازی می‌تواند منجر به دوباره‌کاری‌های پرهزینه شود

برچسب‌گذاری دقیق و ثبت اطلاعات کابل‌ها، حافظه‌ی شبکه شماست

با پرهیز از این اشتباهات رایج، می‌توان مدیریت کابل رک شبکه را به‌صورت اصولی، ایمن و قابل توسعه اجرا کرد. در بخش بعدی مقاله، چک‌لیست نهایی برای اجرای استاندارد کابل‌کشی در رک را ارائه خواهیم داد تا همه‌ی نکات به‌صورت عملی قابل اجرا باشند. 😊📋

6. چک‌لیست کابل‌کشی استاندارد برای دفاتر اداری ✅📋🔌

برای اجرای یک شبکه منظم، ایمن و قابل توسعه در محیط‌های اداری، داشتن یک چک‌لیست دقیق و قابل اجرا ضروری است. این چک‌لیست به شما کمک می‌کند تا فرآیند مدیریت کابل رک شبکه را به‌صورت حرفه‌ای انجام دهید و از اشتباهات رایج جلوگیری کنید. در ادامه، مهم‌ترین مراحل و نکات اجرایی را به‌صورت لیست‌وار ارائه می‌کنیم:

🧩 چک‌لیست نصب و مدیریت کابل رک شبکه:

🔹 انتخاب نوع کابل مناسب (Cat6، Cat6A یا فیبر نوری) بر اساس نیاز سازمان
🔹 تعیین مسیر کابل‌کشی: افقی، عمودی یا ترکیبی با توجه به نوع رک و تجهیزات
🔹 استفاده از نگهدارنده‌های افقی و عمودی برای نظم‌دهی مسیر کابل‌ها
🔹 نصب سینی کابل برای عبور کابل‌های بین رک‌ها یا در مسیرهای طولانی
🔹 استفاده از بست‌های پلاستیکی یا ولکرو برای جمع‌کردن کابل‌ها بدون فشار
🔹 رعایت فاصله استاندارد بین کابل‌های برق و دیتا برای کاهش نویز
🔹 حفظ زاویه خم مناسب در کابل‌ها برای جلوگیری از آسیب فیزیکی
🔹 برچسب‌گذاری دقیق در ابتدا و انتهای هر کابل با شماره یا نام بخش مربوطه
🔹 مستندسازی مسیر کابل‌ها، شماره‌گذاری پورت‌ها و نوع اتصال در فایل شبکه
🔹 تست نهایی اتصال با تستر شبکه و بررسی عملکرد هر پورت
🔹 تهیه عکس از رک نهایی برای ثبت وضعیت و آموزش تیم پشتیبانی
🔹 بررسی دوره‌ای کابل‌ها برای اطمینان از سلامت فیزیکی و اتصال پایدار

با اجرای این چک‌لیست، فرآیند مدیریت کابل رک شبکه در دفاتر اداری به‌صورت استاندارد، قابل نگهداری و توسعه‌پذیر انجام خواهد شد. در بخش پایانی مقاله، جمع‌بندی و پیشنهاد محصولات مرتبط برای اجرای بهتر این فرآیند را ارائه خواهیم داد. 🧠

7. جمع‌بندی نهایی + لینک به محصولات مرتبط 🧠📦🛒

در این مقاله، با بررسی کامل اصول و ابزارهای مدیریت کابل رک شبکه، به‌خوبی روشن شد که نظم در کابل‌کشی نه‌تنها ظاهر رک را حرفه‌ای‌تر می‌کند، بلکه عملکرد تجهیزات، امنیت فیزیکی و سهولت نگهداری را نیز به‌طور چشمگیری ارتقاء می‌دهد.

رعایت فاصله مناسب، زاویه خم استاندارد، تفکیک کابل‌ها و استفاده از نگهدارنده‌های تخصصی، پایه‌های اصلی یک شبکه پایدار و قابل توسعه هستند.

برای اجرای این اصول در دفاتر اداری، استفاده از تجهیزات مناسب ضروری است. در ادامه، چند محصول پیشنهادی از فروشگاه ماشین‌های اداری طاها را معرفی می‌کنیم که می‌توانند فرآیند مدیریت کابل را ساده‌تر و حرفه‌ای‌تر کنند:
